Amplificadores de potencia clase D frente a clase AB para sistemas Line Array

Contenido

Clase D frente a Clase AB : La respuesta directa para los sistemas Line Array

Para la mayoría de los sistemas line array de gira e instalados permanentemente modernos, un Clase D Amplificador de matriz lineal profesional Generalmente es la opción más práctica, ya que ofrece mayor eficiencia, menor producción de calor y un chasis más liviano que un diseño comparable de Clase AB. Los amplificadores de clase AB todavía ocupan un lugar en ciertas configuraciones, particularmente donde originalmente se construyó un rack alrededor de esa topología o donde un ingeniero tiene una fuerte preferencia por sus características de amortiguación tradicionales en bajas frecuencias.

En la práctica, la elección rara vez es absoluta. La eficiencia, el calor y el peso tienden a favorecer la Clase D, mientras que algunos ingenieros todavía asocian la Clase AB con cierta suavidad en el rango medio en diseños de gabinetes específicos. Las secciones siguientes analizan las razones de ingeniería detrás de estas diferencias para que la comparación pueda aplicarse a una plataforma real en lugar de tratarse como una regla general.

Cómo funciona un amplificador line array clase D

A Amplificador line array clase D utiliza dispositivos de salida de conmutación de alta frecuencia en lugar de una etapa lineal de conducción continua. La señal de audio entrante se convierte en un patrón de conmutación modulado por ancho de pulso, los transistores de salida se encienden o apagan completamente a una frecuencia de conmutación muy alta y un filtro de paso bajo en la salida reconstruye la forma de onda de audio amplificada a partir de ese patrón de conmutación.

Por qué el diseño de conmutación reduce el calor

Debido a que los dispositivos de salida pasan la mayor parte del tiempo completamente encendidos o apagados, se pierde muy poca energía en forma de calor durante la transición entre esos estados. Esta es la razón principal por la que la topología Clase D puede alcanzar cifras de eficiencia en el rango del 85 al 92 por ciento a la salida nominal, en comparación con una etapa Clase AB que disipa una proporción significativamente mayor de la potencia de entrada en forma de calor en lugar de entregarla a la carga del altavoz.

Filtrado y retroalimentación modernos

Los primeros diseños de Clase D a veces tenían la reputación de tener un sonido menos refinado en comparación con los amplificadores lineales, en gran parte debido al ruido de conmutación y a las redes de filtros más simples. Los diseños actuales utilizan filtros de salida de orden múltiple y bucles de retroalimentación más estrechos, lo que ha reducido considerablemente esa brecha para aplicaciones de giras profesionales.

Cómo funciona un amplificador de clase AB

Un amplificador de Clase AB utiliza un par de transistores de salida polarizados de modo que cada uno conduce un poco más de la mitad de la forma de onda de audio, lo que evita la distorsión cruzada asociada con el funcionamiento puro de Clase B y al mismo tiempo sigue siendo considerablemente más eficiente que una etapa de Clase A que conduce continuamente a través de toda la forma de onda.

Debido a que los dispositivos de salida permanecen en un estado lineal parcialmente conductor en lugar de encenderse y apagarse completamente, una etapa Clase AB convierte una porción mayor de la potencia de entrada en calor, particularmente a niveles de salida más bajos. Esta es la razón por la que los racks de Clase AB destinados a uso en giras de alta potencia tienden a llevar disipadores de calor más grandes y un peso total del chasis más alto que una unidad de Clase D equivalente.

Eficiencia en todo el rango de carga de salida

La eficiencia no es un número fijo único, ya que cambia dependiendo de la cantidad de salida nominal que realmente ofrece un amplificador en un momento dado durante un espectáculo. El siguiente gráfico de líneas ilustra una curva de eficiencia típica para cada topología en cuatro puntos de carga comunes, desde una cuarta parte de la salida nominal hasta la salida nominal completa.

88% 90% 91% 89% 45% 55% 58% 52% 25% de carga 50% de carga 75% de carga 100% carga

Patrón de eficiencia típico en toda la carga de salida para topología Clase D versus Clase AB, mostrado solo para comparación general

Generación de calor y gestión térmica

La producción de calor afecta directamente cómo se debe enfriar el rack de un amplificador, cuánto ruido del ventilador produce cerca de una audiencia o de un micrófono de transmisión, y cuánta carga supone para la energía y el aire acondicionado del lugar durante un espectáculo largo. El gráfico de columnas a continuación muestra la disipación de calor aproximada en dos niveles de salida para cada topología, según las cifras de eficiencia mencionadas anteriormente con una salida nominal de 1000 vatios.

56W D @ 50% 124W D @ 100% 409W AB @ 50% 923W AB @ 100%

Disipación de calor aproximada en vatios a 500 y 1000 vatios de potencia nominal, mostrada solo para comparación general

Peso y portabilidad para racks de amplificadores de potencia para giras

El peso es más importante en las giras de lo que podría parecer a primera vista, ya que cada kilogramo en un estante afecta la carga de maletas en carretera, la planificación de montacargas y plataformas rodantes, y el esfuerzo físico del equipo que mueve el equipo dentro y fuera de un lugar en un calendario de cambios ajustado. un amplificador de potencia de gira construido alrededor de etapas de salida de Clase D normalmente necesita un disipador de calor mucho más pequeño que una unidad de Clase AB de salida similar, lo que se traduce directamente en un chasis más liviano.

Clase D (2 canales) 6 kilogramos Clase D (4 canales) 9 kilogramos Clase AB (2ch) 14 kilogramos Clase AB (4ch) 22 kilogramos

Comparación aproximada del peso del chasis para recuentos de canales equivalentes, que se muestra solo como referencia general

Consideraciones sobre el carácter del sonido y el factor de amortiguación

El factor de amortiguación describe con qué precisión un amplificador controla el movimiento del cono del altavoz una vez que se detiene la señal, y es una de las razones por las que algunos ingenieros todavía prefieren las etapas de salida de Clase AB, ya que ciertos diseños de Clase AB históricamente han ofrecido un factor de amortiguación muy alto en bajas frecuencias. Esto puede traducirse en unos graves ajustados y controlados en diseños de gabinetes específicos.

Los amplificadores modernos de Clase D construidos para uso profesional en giras han cerrado gran parte de esta brecha mediante un filtrado de salida mejorado y un diseño de retroalimentación, y muchos modelos actuales ahora se comparan competitivamente con las unidades de Clase AB en las mismas pruebas de banco. La diferencia práctica en un gabinete de arreglo lineal determinado a menudo se reduce al modelo de amplificador específico y su diseño de filtro de salida, en lugar de solo a la etiqueta de topología.

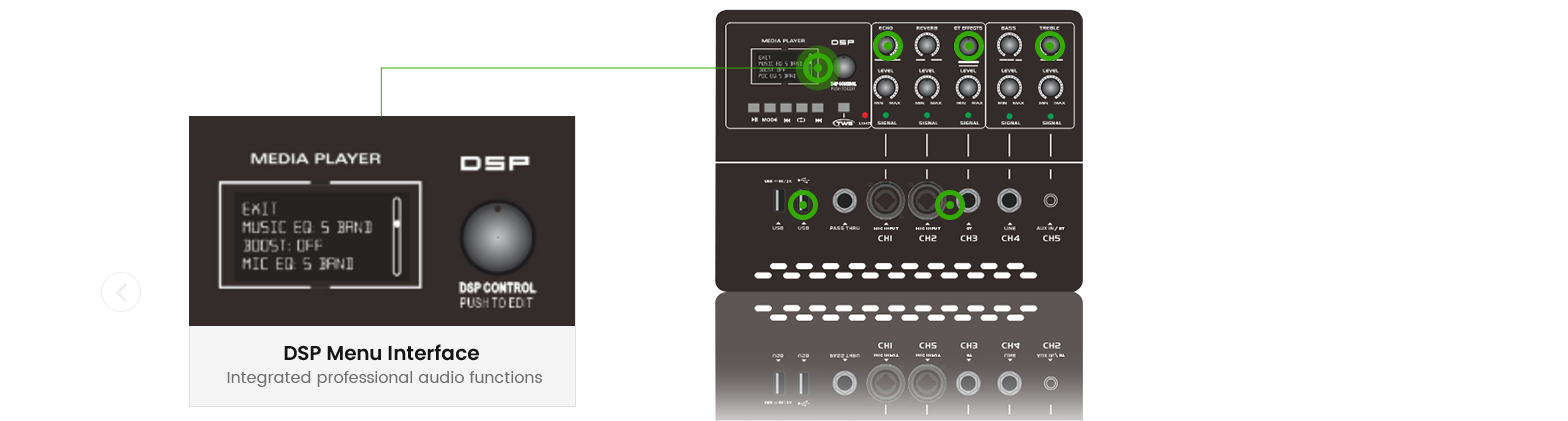

Integración de DSP en un moderno amplificador Pro Line Array

A Amplificador de matriz lineal DSP construye el procesamiento de señales digitales directamente en el chasis del amplificador, manejando tareas como la selección del punto de cruce, la alineación de tiempo entre los elementos del arreglo, la limitación para proteger los gabinetes conectados y la sintonización preestablecida adaptada a un modelo de arreglo en línea específico. Esta integración reduce la cantidad de equipos de procesamiento externos separados que un equipo de gira necesita transportar y configurar antes de un espectáculo.

  • Ajustes preestablecidos de cruce y ecualización integrados adaptados a modelos de gabinete específicos
  • Configuración de alineación de tiempo y retardo para una cobertura de matriz coherente
  • Circuitos de limitación y protección ajustados a las clasificaciones del controlador y de la bobina móvil.
  • Monitoreo remoto del estado del amplificador a través de un equipo en red
  • Recuperación de presets para un cambio rápido entre diferentes configuraciones de espectáculos.

Comparación de la clase D y la clase AB entre factores clave

El siguiente cuadro de radar alinea la topología de Clase D y Clase AB en cinco factores prácticos que son importantes para un equipo de arreglo en línea en funcionamiento, utilizando una escala simple de 0 a 10 para una comparación general. Ninguna topología única atraviesa todos los ejes, por lo que la elección correcta depende de las prioridades específicas de un equipo y lugar determinados.

Eficiencia Gestión de calor. Peso/Puerto. Amortiguación DSP integrado. Clase D Clase AB

Comparación general de cinco factores prácticos, basada en características típicas a las que se hace referencia para cada topología

Selección de un amplificador Pro Line Array para conciertos y giras

Elegir un amplificador line array para conciertos y otros trabajos de gira implican más que comparar cifras de poder de los titulares. Los puntos siguientes cubren lo que suele ser más importante una vez que un amplificador se encuentra dentro de una caja de carretera y viaja entre lugares.

  1. Salida nominal y espacio libre en relación con las especificaciones del gabinete de arreglo en línea conectado
  2. Preajustes DSP integrados adaptados al modelo de gabinete específico que se utiliza
  3. Peso del chasis y profundidad del bastidor para los casos de carretera que ya están en servicio.
  4. Diseño de refrigeración y nivel de ruido del ventilador tanto para el escenario como para la ubicación del frente de la sala
  5. Monitoreo en red y soporte de control remoto para equipos más grandes
  6. Circuito de protección adecuado a la carga de impedancia del conjunto conectado

Aplicaciones en todos los lugares y entornos

Las exigencias impuestas a un Amplificador de matriz lineal profesional turno dependiendo del lugar y el entorno. La siguiente tabla describe las configuraciones de implementación comunes y lo que normalmente es más importante en cada una.

Consideraciones típicas sobre amplificadores en entornos de implementación de line array comunes
Lugar o entorno Demanda de sonido típica Consideración del amplificador
Amplificador Profesional para Estadios Alto rendimiento, cobertura de área amplia Alto margen dinámico, ajuste de matriz impulsado por DSP
Amplificador para sistemas de sonido al aire libre Clima variable, larga distancia de tiro Gestión térmica fiable bajo calor
Giras de conciertos y festivales Entrada y salida frecuentes Chasis de amplificador de potencia de gira ligero
Casas de Adoración Uso diario constante, rendimiento moderado Rendimiento térmico constante, bajo ruido del ventilador
Corporativo y Conferencia Prioridad de claridad del habla Cruce y limitación DSP precisos

Elegir un Line Array Amplifier Manufacturer

Comparando más de uno fabricante de amplificadores line array Vale la pena dedicar tiempo antes de comprometerse con un estándar de amplificador para todo el equipo, ya que el socio adecuado afecta la confiabilidad y el soporte a largo plazo tanto como lo hacen las especificaciones de la hoja de datos. Algunos puntos prácticos tienden a diferenciar a un socio bien adaptado de un proveedor genérico.

  • Experiencia en ingeniería en topologías Clase D y Clase AB.
  • Capacidad para trabajar con un proveedor profesional de amplificadores de potencia relación a lo largo de múltiples corridas de producción
  • Historial de apoyo a giras y proyectos de sonido instalados en diferentes tipos de lugares.
  • Voluntad de proporcionar Amplificador profesional OEM Acuerdos para marcas que construyen su propia línea de productos.
  • Comunicación clara sobre soporte de configuración DSP y actualizaciones de firmware
  • Control de calidad consistente en todos los lotes de producción.

Acerca de Ningbo Zhenhai Huage Electronics

Ningbo Zhenhai Huage Electronics Co., Ltd. es una empresa de audio profesional que integra investigación y desarrollo, producción y ventas, y trabaja como fabricante de amplificadores Pro Line Array y fábrica de amplificadores Pro Line Array. Durante muchos años, la empresa se ha centrado en la producción de mezcladores de sonido, amplificadores de potencia activos, micrófonos y componentes y equipos electrónicos relacionados.

La empresa se especializa en la producción de amplificadores Pro Line Array personalizados y productos relacionados, y se ha adherido a un enfoque comercial centrado en buenos productos, buen servicio y buena reputación a lo largo de los años. Se han construido relaciones de cooperación estables y a largo plazo con socios nacionales y extranjeros, y se han proporcionado servicios OEM a las marcas de audio que construyen sus propias líneas de productos. Con equipos profesionales de diseño, producción y pruebas, los productos se pueden personalizar para satisfacer los requisitos específicos del cliente y las consultas sobre colaboración siempre son bienvenidas.

Preguntas frecuentes

P1. ¿Qué es un amplificador de matriz lineal?
Es un amplificador de potencia diseñado para accionar múltiples gabinetes de altavoces de arreglo lineal acoplados con la corriente, el margen y el control necesarios para una cobertura de sonido coherente de largo alcance. 		P2. ¿Qué amplificador es mejor para los altavoces line array?
El amplificador correcto depende del diseño específico del arreglo, pero la mayoría de las configuraciones actuales combinan bien con un amplificador de arreglo en línea profesional Clase D que incluye DSP incorporado para cruce y sintonización del arreglo.
P3. ¿Cómo funcionan los amplificadores line array?
Toman una señal de audio de nivel de línea, aplican procesamiento DSP, como ajustes de cruce y retardo, y luego aumentan la señal al nivel de voltaje y corriente necesarios para controlar los gabinetes conectados. 		P4. ¿Qué es DSP en un amplificador de potencia?
DSP significa procesamiento de señal digital y, dentro de un amplificador, generalmente maneja puntos de cruce, alineación de tiempo, limitación y sintonización preestablecida para una configuración de matriz específica.
P5. ¿Qué es un amplificador clase D?
Un amplificador Clase D utiliza dispositivos de salida de conmutación de alta frecuencia en lugar de una etapa lineal de conducción continua, lo que generalmente le otorga una mayor eficiencia y una menor producción de calor para un nivel de potencia determinado. 		P6. ¿Puede cualquier amplificador alimentar un sistema line array?
No es confiable, ya que los arreglos en línea generalmente necesitan suficiente suministro de corriente, circuitos de protección y, a menudo, control DSP adaptado al diseño específico del gabinete y la carga de impedancia.
P7. ¿Cómo se combina un amplificador con los altavoces?
La coincidencia implica verificar la compatibilidad de impedancia, el margen de potencia nominal en relación con la clasificación del altavoz y confirmar cualquier preajuste DSP recomendado o punto de cruce del diseño del gabinete. 		P8. ¿Qué impedancia de amplificador debo elegir?
El amplificador debe admitir la impedancia nominal de la carga del arreglo lineal conectada, comúnmente 4 u 8 ohmios, y al mismo tiempo dejar suficiente espacio libre para la cantidad de gabinetes conectados entre sí.
